Поршневой компрессор С-416М1

Компрессор изготавливается на базе четырехцилиндровой двухступенчатой компрессорной головки С-416М1. Этот компрессор отличается простотой в эксплуатации, надежностью и мобильностью.

Полный список агрегатов смотрите на странице Поршневые компрессоры

Применяется компрессор С-416М1 в строительных, промышленных, дорожных предприятиях; на линиях по разливу жидкостей, по производству бутылок, при разгрузке муковозов и т.д.

Характеристики

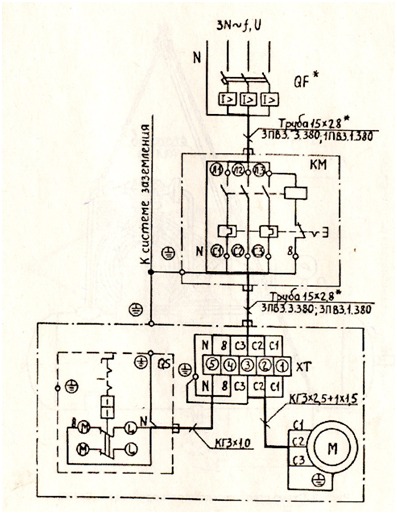

Схема электрическая принципиальная и соединений компрессора модель С-416М1

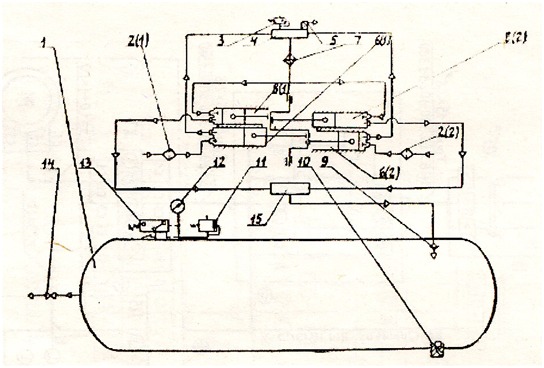

Схема пневматическая принципиальная компрессора, модель С-416М1

• 1 - ресивер;
• 2(1) - воздушный фильтр левый;
• 2(2) - воздушный фильтр правый;
• 3 - клапан предохра­нительный;
• 4 - коллектор цилиндра низкого давления;
• 5 - пневморазгружатель;
• 6(1) - цилиндр низкого давления левый;
• 6(2) - цилиндр низкого давления правый;
• 7 - холодильник;
• 8(1) - цилиндр высокого давления левый;
• 8(2) - цилиндр высокого давления правый;
• 9 - блок обратного клапана;
• 10 - влагоотделитель;
• 11 - предохранительный клапан;
• 12 - манометр контроля воздуха;
• 13 - реле управления;
• 14 - вентиль раздаточный;
• 15 - коллектор цилиндра высокого давления.

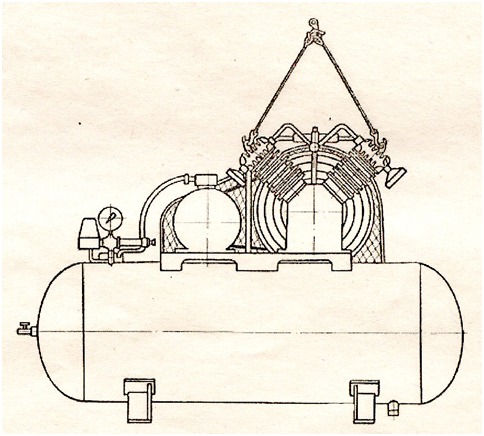

Схема строповки компрессора модель С-416М1
