Насос СД 16-25 А
- Подача насоса
- 14.5
- Напор насоса
- 20.5
- Частота вращения
- 3000
- Род тока
- переменный
- Вес агрегата
- 108
Описание
Насосы типа СД и агрегаты электронасосные на их основе, предназначенные для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей (в том числе с примесью нефтепродуктов не более 2%) плотностью до 1050 кг/м³ с рН=6 - 8,5, с температурой до 353К (80°С) и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе.
Предельная концентрация перекачиваемой массы 2%. Предельное содержание газа в перекачиваемой среде 5%.
Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Электронасосный агрегат СД может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.
Расшифровка обозначения
Данные насосы применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения.
Значение букв и цифр в условном обозначении электронасосного агрегата (насоса):
СД 16/25 «а»
- СД - центробежный горизонтальный;
- 16 - подача м³/ч;
- 25 - напор м;
- «а» - агрегаты (насосы) с уменьшенным по диаметру рабочим колесом.
Технические характеристики
| Типоразмер насоса | Подача | Напор | Мощность | Частота вращения | Давление на входе | Параметры энергопитания | |||
| МПа | кг/см² | Род тока | Напряжение | Частота тока | |||||
| СД 16/25 «а» | 14,5 м³/ч | 20,5 м | 3,0 кВт | 3000 об/мин | 0,25 | 2,5 | Переменный | 220, 380 В | 50 Гц |
|
Примечания:
|
|||||||||
Габаритные и присоединительные размеры
| Типоразмер агрегата | Масса, кг | Типоразмер электродвигателя | L | L₁ | L₂ | L₃ | L₄ | L₅ | L₇ | L₈ | L₁₀ | B | B₁ | |
| насоса | агрегата | |||||||||||||
| СД 16/25 «а» | 64 | 108 | А90L2 | 895 | 150 | 645 | 210 | 95 | 480 | 675 | - | 1...5 | 294 | 94 |
| L₆ | L₁₁ | B₄ | B₆ | B₇ | H₁ | H₂ | H₃ | d | d₁ | n₄ | d₄ | b | b₁ | l | h | Д₁ | Р₁ МПа | Д₂ | Д₃ | Д₄ | n₂ | d₂ | h₂ | Д₅ | Р₂, МПа | Д₆ | Д₇ | Д₈ | n₃ | d₃ | h₃ |
| 105 | 225 | 190 | 200 | 240 | 406 | 160 | 371 | 28 | 15 | 4 | 19 | 8 | 31 | 60 | 140 | 40 | 1,0 | 110 | 145 | 88 | 4 | 18 | 19 | 32 | 1,0 | 100 | 135 | 78 | 4 | 18 | 18 |

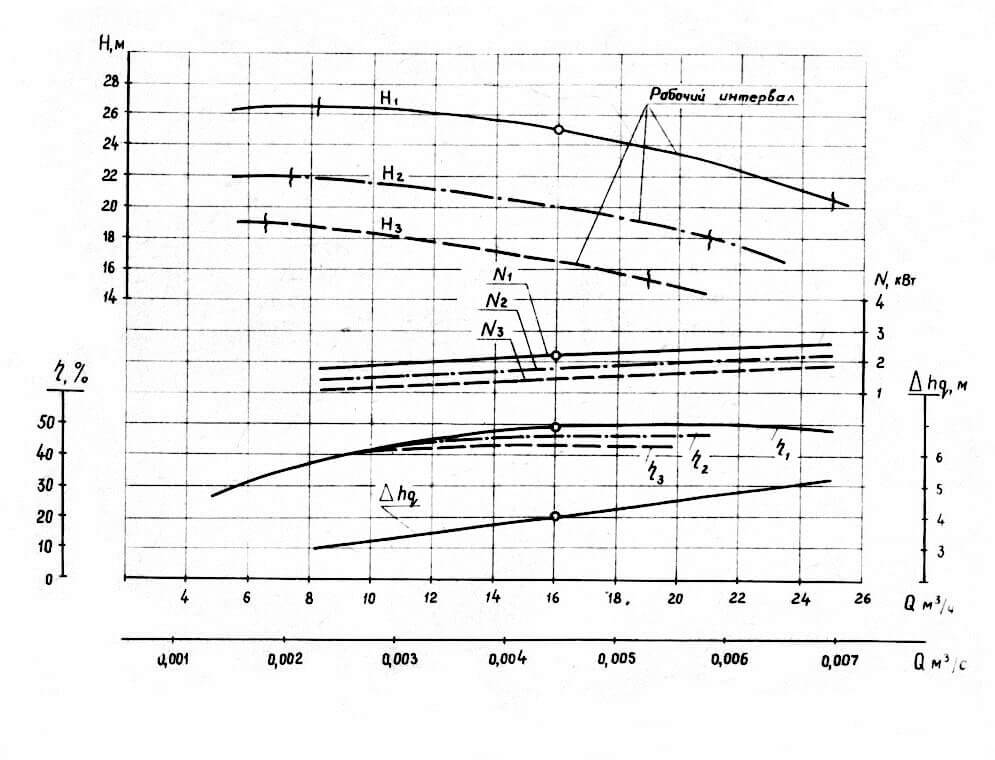

Характеристики насосов
Характеристики агрегатов:
1 – СД 16-25; 2 – СД 16-25 «а»; 3 – СД 16-10 «б»
При испытаниях на воде (ρ=1000 кг/м³) при n=2900 об/мин.
- Подача насоса
- 14.5
- Напор насоса
- 20.5
- Частота вращения
- 3000
- Род тока
- переменный
- Вес агрегата
- 108
