Обратный клапан для канализации 200 мм Иртыш КСВ Ду200 Ру10

Область применения канализационного обратного клапана

Клапан обратный «Иртыш» КСВ Ду200 Ру10 предназначен для защиты трубопроводов от движения рабочей среды в противоположном направлении. Его устанавливают в системах водоснабжения, водоотведения и транспортировки сточных вод. Арматура подходит для напорных горизонтальных трубопроводов, а также для вертикальных участков с восходящим потоком.

Обратный клапан для канализации 200 мм горизонтальный можно установить на соответствующем участке трубопровода с учётом направления движения жидкости. Он применяется для следующей рабочей среды:

• воды питьевой, хозяйственно-бытовой, технической, холодной и конденсационной;
• теплоносителей;
• водно-гликолевых смесей с концентрацией гликоля до 40%.

Допускается перекачивание жидкостей с содержанием твёрдых включений не более 1% по объёму и размером частиц до 180 мм.

Это промышленный фланцевый обратный клапан. Перед подбором трубопроводной арматуры необходимо проверить номинальный диаметр, рабочее давление, параметры среды и присоединительные размеры трубопровода.

Назначение обратного клапана «Иртыш» КСВ Ду200 Ру10

Обратный клапан для канализации 200 мм обеспечивает движение жидкости только в заданном направлении. Во время работы системы он свободно пропускает прямой поток, а при его остановке автоматически перекрывает проход. Это препятствует возврату сточных вод и помогает защитить насосы, трубопровод и другое оборудование.

Клапан обратный канализационный работает без электропривода и внешней команды. Его срабатывание происходит под воздействием самой рабочей среды. Модель рассчитана на давление до 1 МПа, температуру жидкости от 0 до +100 °C и температуру окружающей среды от 0 до +80 °C. Класс герметичности затвора — В по ГОСТ 9544.

Устройство обратного клапана для канализации 200 мм горизонтального

Обратный клапан для канализации 200 мм горизонтальный имеет литой корпус и крышку из чугуна СЧ20 с защитным покрытием на основе эпоксидной смолы. Запирающим элементом служит стальной блокирующий диск, покрытый резиной НО-68-1. Для герметизации крышки используются прокладки из паронита или резины.

Полнопроходная конструкция сохраняет свободное сечение по номинальному диаметру трубы. Благодаря этому снижается гидравлическое сопротивление, а крупные включения могут проходить через клапан без перекрытия основного потока. По специальному запросу изделие оснащается отжимным болтом, который позволяет принудительно отвести диск от седла и опорожнить трубопровод.

Номинальный диаметр арматуры составляет 200 мм. Обозначение Ду200 указывает на условный проход, поэтому изделие подбирают по характеристикам трубопровода и ответных фланцев, а не по наружному диаметру трубы.

Принцип действия трубопроводной арматуры

Когда поток отсутствует, обрезиненный диск находится в закрытом положении. Под давлением жидкости он поднимается и освобождает проход. После остановки потока диск возвращается в седло, а давление с обратной стороны дополнительно прижимает его к уплотняющей поверхности. Так арматура автоматически предотвращает движение среды в обратном направлении.

Чтобы купить обратный клапан для канализации 200 мм, оформите заявку на сайте. Цена предоставляется по запросу и зависит от комплектации, в том числе от наличия ответных фланцев.

Интернет-магазин организует доставку продукции транспортными компаниями в регионы Казахстана. Возможен самовывоз со склада в Омске после предварительного согласования даты получения.

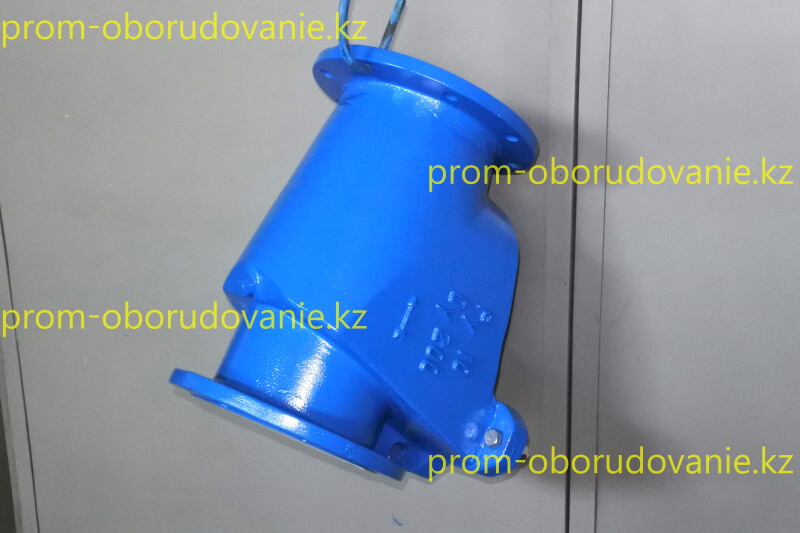

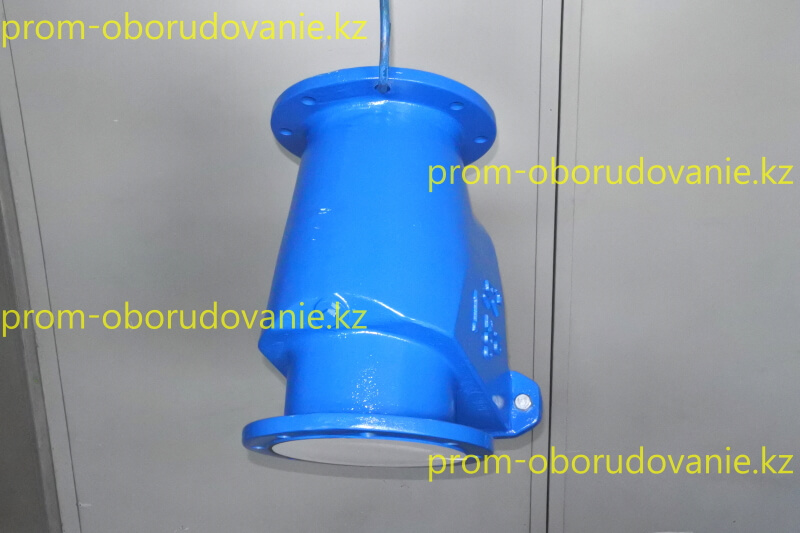

Клапан обратный Иртыш КСВ Ду200 Ру10

Разрез А

Расшифровка обозначения

Габаритные и присоединительные размеры
