Поршневой компрессор КВ-15

Промышленный поршневой компрессор КВ-15 обладает всем необходимым для полностью автономного функционирования. Особенностью электрического поршневого компрессора КВ-15 является наличие вертикального 250 литрового ресивера, позволяющего устанавливать это достаточно массивное стационарное оборудование на ограниченном пространстве.

Полный список агрегатов смотрите на странице Поршневые компрессоры

Агрегат оптимален для сложных промышленных условий использования, поскольку функционирует по принципу двухступенчатого сжатия воздуха. Также машина хорошо переносит перепады давления.

Особенности:

• 250 литровый ресивер, производительность – 630 м/мин.;
• Размеры - 1000Х900Х1850 мм, масса – 350 кг;
• Промышленный воздушный компрессор КВ-15 может обеспечивать функционирование нескольких пневматических инструментов со средней мощностью;
• Наличие пневмоавтоматики;
• Невысокая шумность;
• Устойчивость к сложным промышленным условиям: влажности, запыленности, вибрации и т.д.

Характеристики

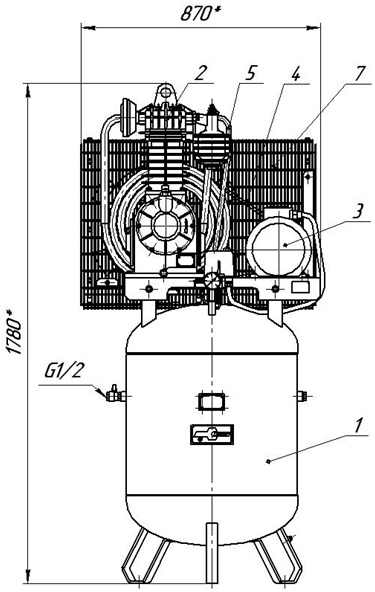

Установка компрессорная, модель КВ-15:

• 1-ресивер;
• 2-головка компрессорная;
• 3-двигатель;
• 4-приводные ремни;
• 5-трубопровод;
• 7-ограждение.

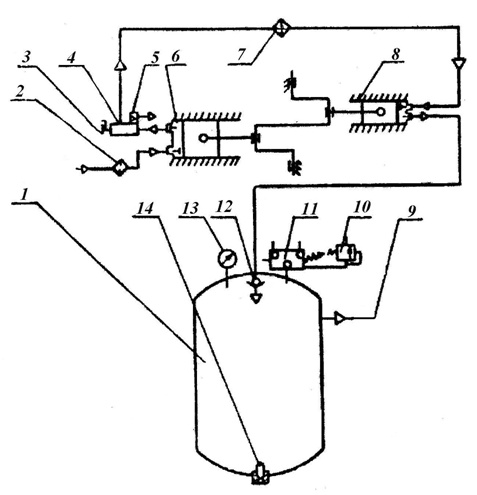

Схема пневматическая принципиальная установки компрессорной, модель КВ-15:

• 1-ресивер;
• 2-воздушный фильтр;
• 3-клапан предохранительный;
• 4-коллектор цилиндра низкого давления;
• 5-пневморазгружатель;
• 6-цилиндр низкого давления;
• 7-холодильник;
• 8-цилиндр высокого давления;
• 9- вентиль раздаточный;
• 10-предохранительный клапан;
• 11-реле давления;
• 12-блок обратного клапана;
• 13-манометр контроля давления воздуха;
• 14-пробка сливная.

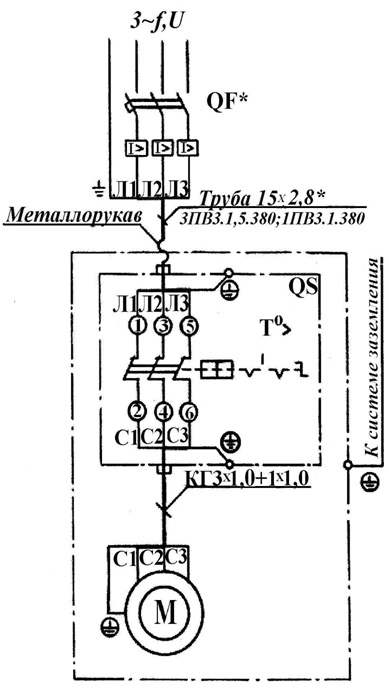

Схема электрическая принципиальная и соединений установки компрессорной, модель КВ-15
