Поршневой компрессор С-416М

Поршневой компрессор С-416М позволяет обеспечивать пневматическое оборудование сжатым воздухом с давлением до 10 кг/м³. Особенность модели — сравнительно простая конструкция и ремонтопригодность. Основные направления использования агрегата — строительные и ремонтные организации, различные отрасли промышленности. В частности, это оборудование применяют в производстве бутылок.

Полный список агрегатов смотрите на странице Поршневые компрессоры

Особенности конструкции

Цифра 4 в названии модели компрессора C-416M или М416 указывает на использование четырехцилиндровой конструкции. Это позволяет увеличить производительность агрегата до 110 л/мин сжатого воздуха. Также наличие четырех цилиндров уменьшает пульсацию потока.

Механизм приводится в движение от вала силовой установки за счет ремня. Для предотвращения аварийных ситуаций предусмотрено реле давления. Также в конструкции агрегата присутствует предохранительный клапан. Технические характеристики компрессора С-416М поршневого:

• давление 1 мПа;
• мощность — 11 кВт.

В конструкции агрегата предусмотрен ресивер объемом 430 л. Он позволяет обеспечивать равномерный поток сжатого воздуха. Бак герметичен и способен сохранять созданное внутри давление длительное время. Для контроля предусмотрен манометр. Он позволяет визуально определить давление воздуха внутри ресивера.

Одно из преимуществ компрессора С416М — цена. За счет простоты конструкции она ниже, чем у винтовых моделей. Агрегат поставляется с электрической силовой установкой. Питание трехфазное, 380 В.

Особенности монтажа

При стационарной установке агрегат закрепляется на достаточно массивном основании. Для снижения вибраций и шума во время работы могут применяться виброгасящие шайбы.

Охлаждение электродвигателя осуществляется за счет естественной циркуляции воздуха.

Технические характеристики компрессора С-416М

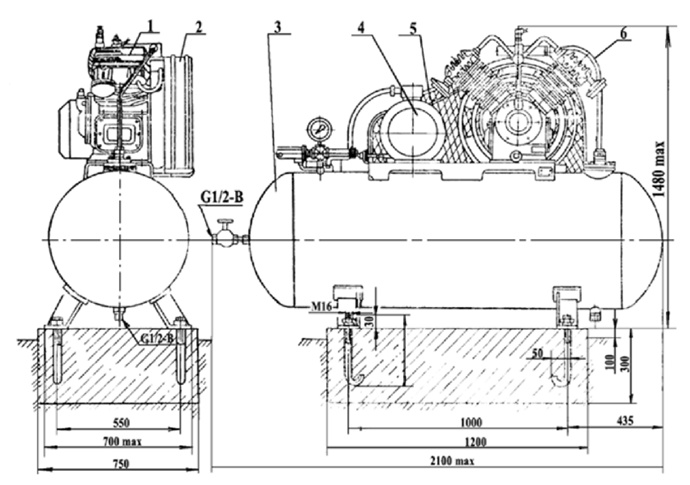

Компрессор, модель С-416М

• 1—головка компрессора;
• 2—ограждение;
• 3—ресивер;
• 4—электродвигатель;
• 5—приводные ремни;
• 6—воздухопровод.

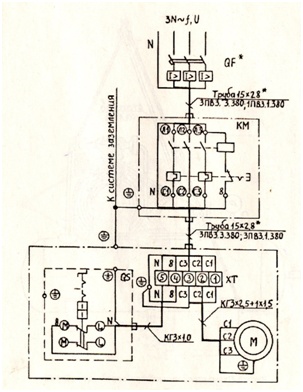

Схема электрическая принципиальная и соединений

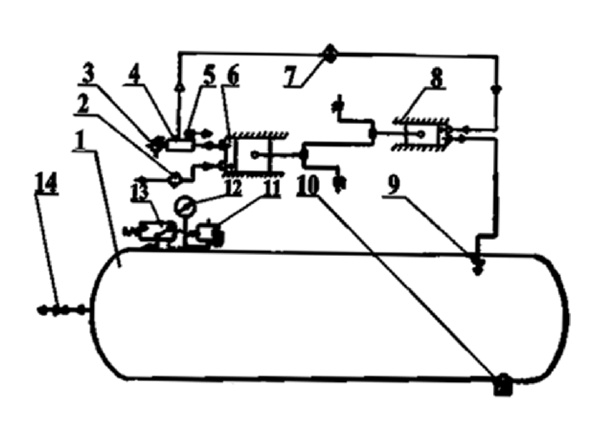

Схема пневматическая принципиальная

• 1 — ресивер;
• 2 — воздушный фильтр;
• 3 — клапан предохранительный;
• 4 — коллектор цилиндра низкого давления;
• 5 — пневморазгружатель;
• 6 — цилиндр низкого давления;
• 7 — холодильник;
• 8 — цилиндр высокого давления;
• 9 — блок обратного клапана;
• 10 — влагоудалитель;
• 11 — предохранительный клапан;
• 12 — манометр контроля воздуха;
• 13 — реле давления;
• 14 — вентиль раздаточный.

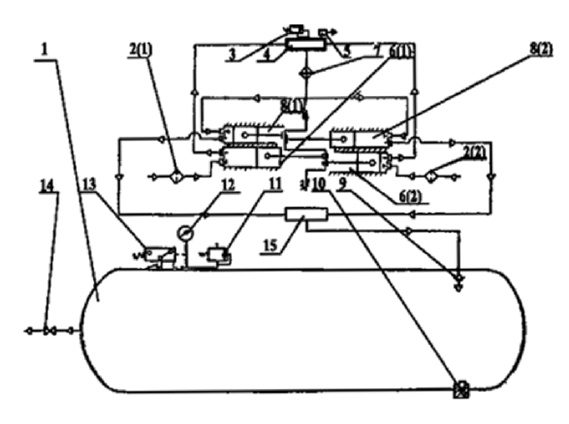

Схема пневматическая принципиальная

• 1 — ресивер;
• 2 (1) — воздушный фильтр левый;
• 2 (2) — воздушный фильтр правый;
• 3 — клапан предохранительный;
• 4 — коллектор цилиндра низкого давления;
• 5 — пневморазгружатель;
• 6 (1) — цилиндр низкого давления левый;
• 6 (2) — цилиндр низкого давления правый;
• 7 — холодильник;
• 8 (1) — цилиндр высокого давления левый;
• 8 (2) — цилиндр высокого давления правый;
• 9 — блок обратного клапана;
• 10 — влагоотделитель;
• 11 — предохранительный клапан;
• 12 — манометр контроля воздуха;
• 13 —реле управления;
• 14 —вентиль раздаточный;
• 15 — коллектор цилиндра высокого давления.

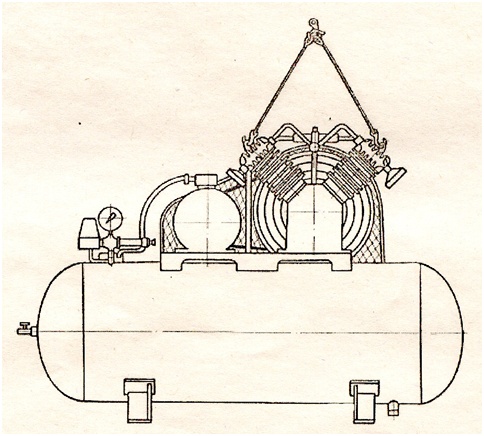

Схема строповки компрессорного оборудования
