Насос 1ГНОМ 6-10Д
- Напор насоса
- 10
Описание
Электронасосы центробежные погружные типа Гном предназначены для откачивания загрязненных вод температурой до 35 ºС, исполнение Тр – до 60 ºС плотностью до 1100 кг/м³ , при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м³ и максимальным размером до 5 мм.
Корпусные детали и рабочие колеса электронасосов серии Гном выполнены из чугуна; корпусные детали электронасосов серии 1Гном выполнены из высокопрочной пластмассы, рабочие колеса – из чугуна.
Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.
Электронасосы не предназначены для эксплуатации во взрыво и пожароопасных помещениях.
Климатическое исполнение У* ГОСТ 15150-69.
Режим работы продолжительный.
Расшифровка обозначений
Условное обозначение электронасоса 1ГНОМ 6-10Д:
- 1ГНОМ – торговое наименование;
- 6 – номинальная подача;
- 10 – номинальный напор;
- Д – с поплавковым выключателем (датчиком уровня).
Основные технические характеристики электронасосов на номинальном режиме работы
| Типоразмер насоса | Параметры энергопитания | Ток, А | Номинальная мощность электродвигателя, кВт | Подача м³/ч (л/с) | Напор, м | КПД, %, не менее | Масса, кг, без шнура питания |
| 1ГНОМ 6-10Д | 1~220В | 3,0 | 0,6 | 6 (1,66) | 10 | 30 | 10,0 |
Примечания:
1. Допустимое отклонение напора минус 10%, ток +15%, КПД минус 3%, отклонение напряжения сети питания +10% минус 5% и частоты тока ±2%.
2. КПД указан для оптимальной точки, находящейся в рабочем интервале характеристики.

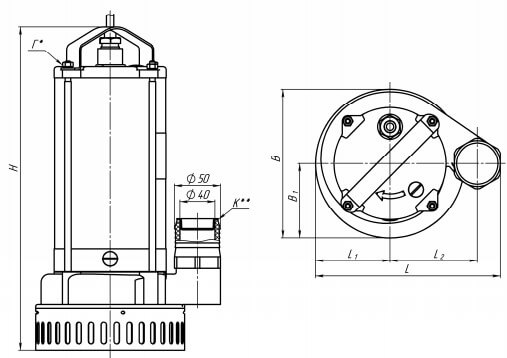

Габаритные и присоединительные размеры электронасоса
| Типоразмер электронасоса | Размеры, в мм | |||||
| H | L | L1 | L2 | B | B1 | |
| 1ГНОМ 6-10Д, 220В | 350 | 220 | 90 | 95 | 180 | 90 |
|
* Гарантийное пломбирование ** Консервационное пломбирование |
||||||

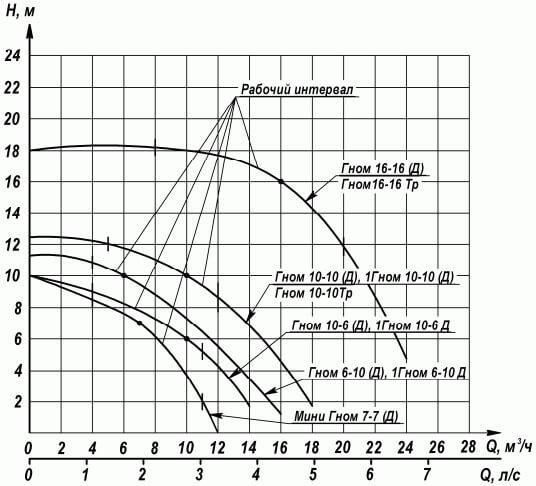

Характеристики насоса

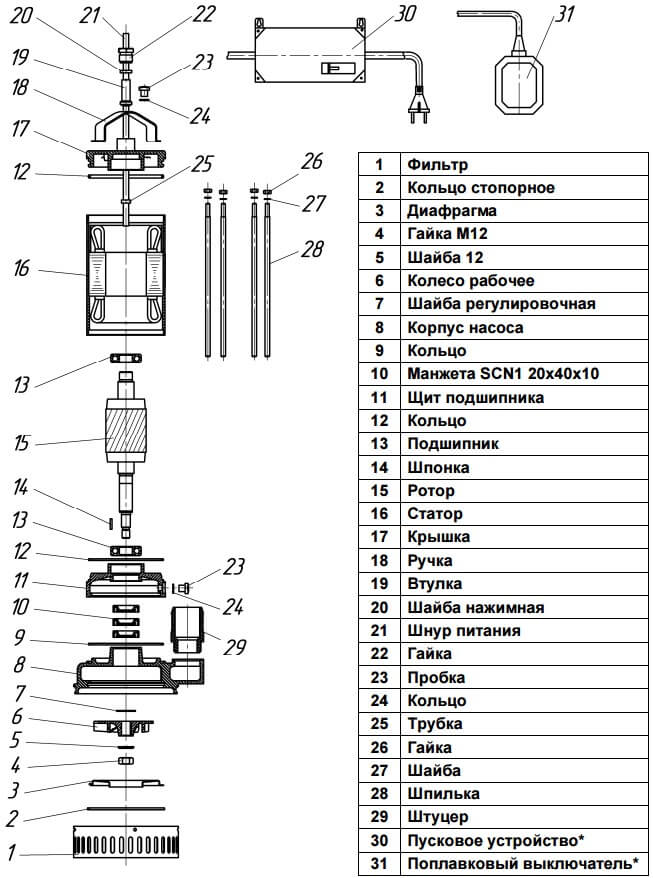

Устройство электронасоса
