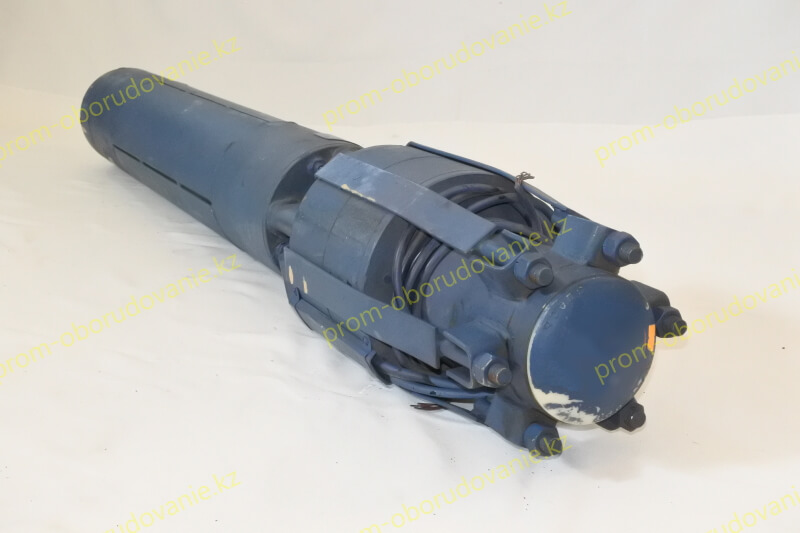

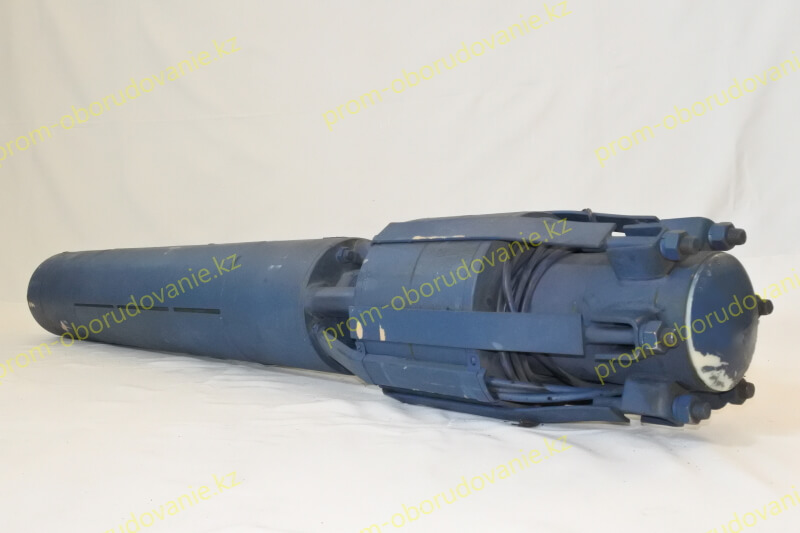

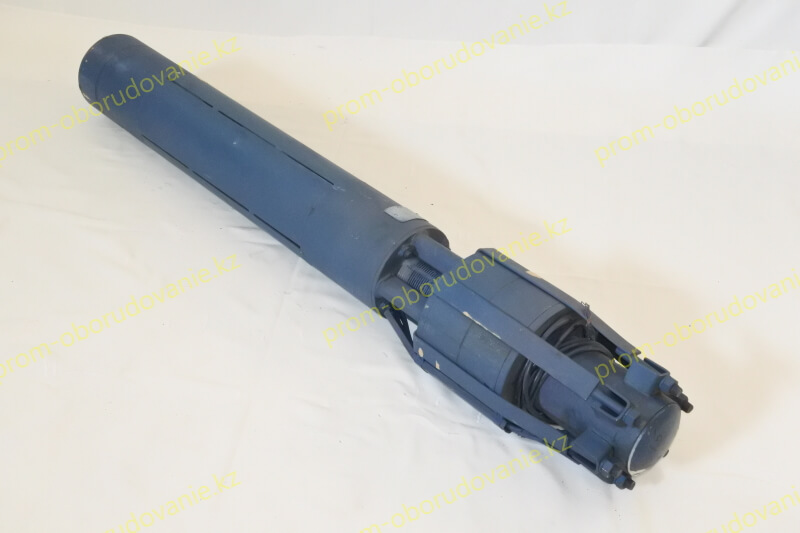

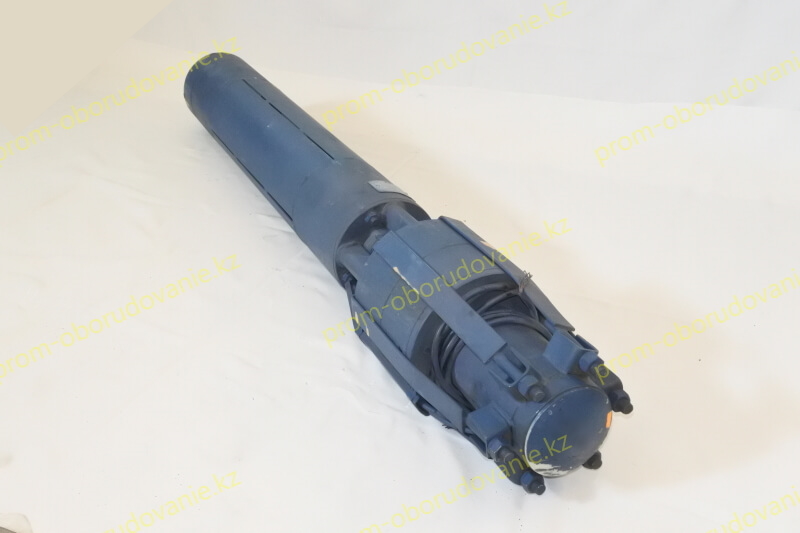

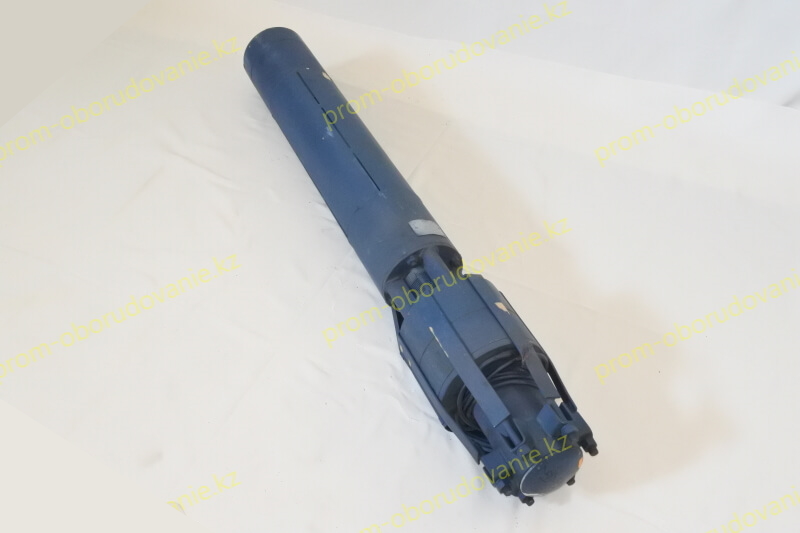

Погружные скважинные насосы ЭЦВ

{tab title="Опросный лист" class="blue"}

Чтобы купить погружные насосы ЭЦВ в Казахстане, отправьте заявку для уточнения цены и сроков доставки. Мы подготовим технико-коммерческое предложение.
Если не знаете, какая марка вам нужна,  заполните опросный лист для подбора, указав все известные вам требования и характеристики задачи водоснабжения или водоотведения.

{tab title="Описание" class="red"}

Погружные скважинные насосы ЭЦВ нашли широкое применение в различных отраслях промышленного производства, сельского хозяйства, в коммунальной сфере. Они предназначены для забора и подачи питьевой воды из глубинных шахт, артезианских скважин, колодцев. Используются на водозаборных станциях, а также в частных системах водоснабжения.

Наш завод «Взлет» изготавливает центробежные насосы ЭЦВ в одноступенчатом и многоступенчатом исполнении для скважин диаметром 100-500 мм.

Конструкция скважинного насоса ЭЦВ

Погружные глубинные насосы ЭЦВ состоят из:

• многосекционной центробежной насосной части;

• электрического двигателя (чаще всего синхронного типа) на жёстком креплении (муфте).

В зависимости от назначения (конфигурации) эти агрегаты бывают: одно-, двух- или трёхступенчатыми.

Вращение роторов насоса осуществляется в резинометаллических подшипниках. Охлаждается электродвигатель перекачиваемой водой.

Корпус погружного скважинного насоса ЭЦВ изготавливается из коррозионностойкого металла (стали) или чугуна. Размеры агрегатов варьируются от 1,5 метров и выше (в зависимости от функциональности). Масса может превышать 500 кг. Наиболее компактные модели используются в сельскохозяйственном, бытовом водоснабжении.

Принцип действия

Погружной насос ЭЦВ в вертикальном положении (рабочее состояние агрегата) опускается в скважину. Рабочие органы (лопасти) при вращении захватывают жидкость и последовательно передают её с первой ступени на вторую и третью. Конфигурация лопастей зависит от конкретной модификации насоса. Центробежный принцип передачи (с использованием нескольких ступеней) позволяет увеличить кинетическую энергию подаваемой воды и, соответственно, её напор.

Поскольку при большом напоре уменьшается показатель подачи воды, при выборе насосного оборудования определяют оптимальное соотношение этих 2-х параметров — исходя из поставленных задач.

Скважинные насосы ЭЦВ оборудованы предохранительным клапаном, удерживающим водяной столб при резкой остановке электродвигателя. Это позволяет облегчить повторный пуск, предотвратить обратное вращение рабочих лопастей.

Технические характеристики насосов ЭЦВ

Таблица 1. Технические параметры

Таблица 2. Нормативы для перекачиваемой воды

Расшифровка маркировки

Пример: ЭЦВ6-25-120, что значит:

• Э – с электроприводом;
• Ц – центробежный;
• В – водяной;
• 6 – внутренний диаметр обсадной трубы, дюймов;
• 25 – номинальная подача, куб. м/час;
• 120 – номинальный напор, куб. м/час.

Конструктивное исполнение насосной части характеризуется индексом, находящимся перед буквенным обозначением.

Условными символами Г, Тр, Х, ХТрГ, ХТр обозначаются погружные скважинные насосы ЭЦВ, перекачивающие химически активную, загрязнённую и горячую воду:

• Г – минерализация воды до 2 500 мг/л;
• Х – минерализация не более 2 200 мг/л;
• ХТрГ – йодно-бромистая вода с температурой до +70°С;
• ХТр – морская вода с температурой до +30°С.

{tab title="Материальное исполнение насосов" class="green"}

{tab title="Погружной асинхронный электродвигатель (пэдв)" class="orange"}

Электродвигатель предназначен для комплектации насосов типа ЭЦВ. Технические характеристики указаны при номинальном напряжении ~3 х 380В, 50 Гц.

Схема подключения электродвигателя

Для подключения к электросети электродвигатель центробежного скважинного насоса ЭЦВ комплектуется тремя проводами круглого сечения. Способ соединения обмоток – «звезда». Способ пуска – прямой.

Структура условного обозначения ПЭДВ-Х-ХХ:

• ПЭДВ – погружной электрический двигатель;

• Х – Номинальная мощность (кВт);

• ХХ – Типоразмер в дюймах.

{/tabs}
